⚙️ Vrtací trn Mors MS3-B16 – přesné upínání sklíčidel pro profesionální provoz
Vrtací trn Geko MS3-B16 je precizně vyrobený adaptér, který spojuje vrtací sklíčidla s kuželem DIN 238 (B16) s vřetenem vrtačky, soustruhu nebo obráběcího stroje vybaveného standardním Morsovým kuželem č. 3 (MS3). Díky přesnému zabroušení podle norem DIN 228 a DIN 238 zajišťuje trn minimální házení, pevné a opakovatelné uchycení a bezproblémový provoz i při dlouhodobém průmyslovém zatížení. Geko je zavedená značka průmyslového nářadí, jejíž produkty splňují vysoké výrobní standardy a požadavky profesionálních dílen i strojírenských provozů.

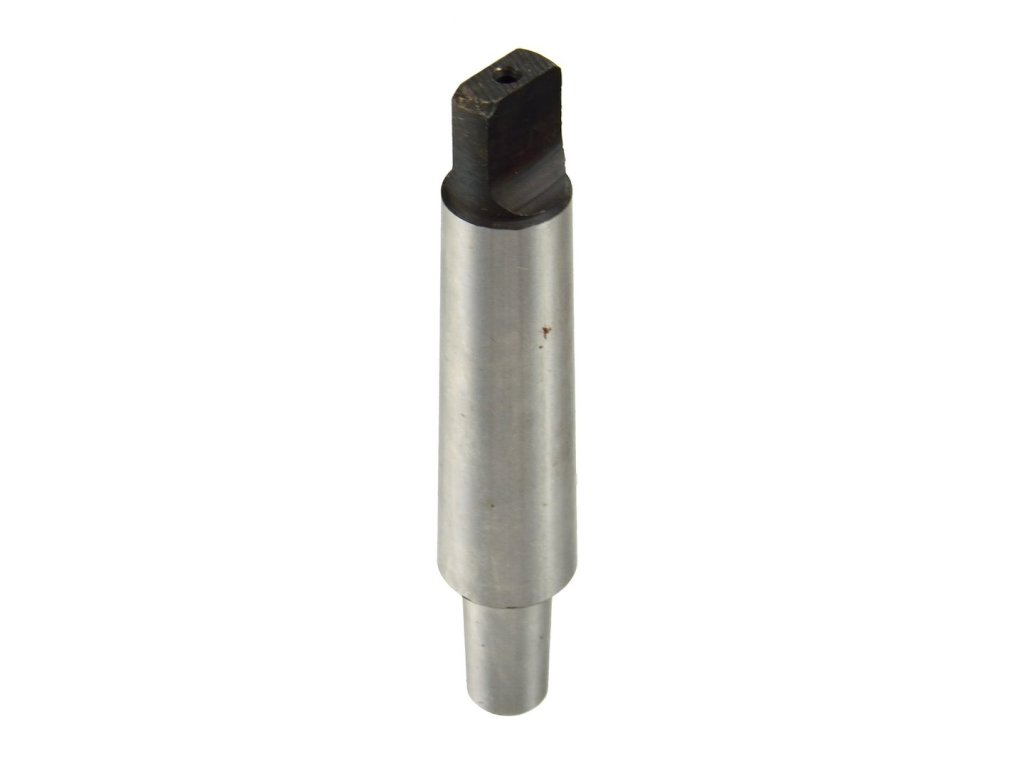

Celkový pohled
Kompaktní a precizně zpracovaný vrtací trn připravený k okamžitému nasazení do stroje.
Stopka Morse 3
Přesně broušená stopka kužele MS3 pro spolehlivé a pevné uchycení ve vřetenu stroje.
Upínací kužel B16
Detail upínacího kužele B16 pro přesné usazení vrtacího sklíčidla podle normy DIN 238.
💡 Klíčové vlastnosti
Přesné zabroušení obou kuželů zajišťuje opakovatelnou přesnost vrtání a dlouhou životnost nástrojů.
Standardizované rozměry zaručují plnou kompatibilitu se sklíčidly a stroji odpovídajícími těmto normám.
Výroba z kvalitní oceli zajišťuje mechanickou odolnost a spolehlivý provoz i při intenzivním každodenním využití.
⚙️ Technické parametry
| Typ produktu | Vrtací trn Morse (Morse drill arbor) |
| Označení | MS3-B16 |
| Typ stopky (do vřetena stroje) | Morsův kužel č. 3 (Morse 3 / MS3) |
| Průměr stopky MS3 – větší | 24,1 mm |
| Průměr stopky MS3 – menší | 20,3 mm |
| Typ upínacího kužele (do sklíčidla) | B16 (DIN 238) |
| Průměr kužele B16 – větší | 16 mm |
| Průměr kužele B16 – menší | 14,7 mm |
| Rozměr G kužele B16 | 15,733 mm |
| Kompatibilita sklíčidel | Vrtací sklíčidla s kuželem DIN 238 |
| Norma kužele Morse | DIN 228 |
| Norma kužele B16 | DIN 238 |
| Materiál | Kvalitní ocel, přesně broušená |
| Značka | Geko |
| Kód produktu (PLU) | G00567 |
| EAN | 5901477103735 |
🏭 Vhodné provozy a aplikace
Přesné upínání sklíčidel na soustruzích, stojanových vrtačkách a víceosých obráběcích centrech.
Spolehlivý pomocník při vrtacích operacích na dílech vozidel, kde je vyžadována přesnost a stabilita upnutí.
Vhodný pro sériový i kusový provoz všude tam, kde je stroj vybaven Morsovým kuželem MS3.
Precizní vrtání do dřeva, kovu i plastu – ideální pro živnostníky a řemeslné dílny s požadavkem na přesnost.
❓ Často kladené dotazy
Morsův kužel (Morse taper) je mezinárodně standardizovaný kuželový spoj pro upínání nástrojů do vřeten strojů. Označení MS3 udává velikost kužele na straně stopky (do vřetena stroje), B16 pak typ kužele na straně sklíčidla – konkrétně kužel DIN 238 s větším průměrem 16 mm. Tento trn tedy propojuje stroj s kuželem Morse 3 se sklíčidlem osazujícím kužel B16.
Zkontrolujte typ vřetena vašeho stroje v návodu nebo na výrobním štítku. Pokud je uveden Morsův kužel č. 3 (MT3, MK3 nebo MS3), trn do vřetena pasuje. Na straně sklíčidla musí mít sklíčidlo upínací kužel B16 dle DIN 238. V případě pochybností nás neváhejte kontaktovat.
Trn MS3-B16 je vyroben z kvalitní oceli a přesně broušen podle norem DIN 228 a DIN 238. Morsův kužel č. 3 je dimenzován pro středně těžké až těžké vrtací operace. Pro extrémně náročné obrábění s velmi vysokým kroutícím momentem doporučujeme ověřit technické parametry vašeho stroje a sklíčidla.
Pravidelně otírejte trn čistým hadříkem, kuželové plochy lehce promazejte strojním olejem a uchovávejte v suchu, ideálně v ochranném pouzdře. Vyhýbejte se úderům a pádům, které mohou poškodit přesně broušené kuželové plochy.
Ano – trn je navržen jako universální adaptér odpovídající normám DIN 228 a DIN 238. Pasuje ke všem sklíčidlům s kuželem B16 (DIN 238) bez ohledu na jejich výrobce, pokud odpovídají příslušné normě.
📞 Nevíte si rady? Ozvěte se – rádi vám poradíme! 😊
Fotografie produktu
| Kategorie: | Aku vrtačky a šroubováky |
|---|---|
| Záruka: | 2 roky |
| EAN: | 5901477103735 |
