Vrtací trn Mors MS3-B18 – Morse kónus velikost 3, upínací kužel B18 (DIN 238) | Geko
Vrtací trn Geko MS3-B18 s Morseovým kuželem velikosti 3 (MS3) a upínacím kuželem B18 dle normy DIN 238. Určen pro přesné upínání vrtacích sklíčidel ve vrtačkách, soustruzích a obráběcích strojích. Robustní ocelová konstrukce zaručuje přesnost, stabilitu a dlouhou životnost při každodenním profesionálním nasazení.
- ⚙️ Typ stopky: Morse 3 (MS3)
- ⚙️ Upínací kužel: B18
- ⚙️ Norma: DIN 238
- 💪 Hmotnost: 0,32 kg
- 🏭 Použití: vrtačky, soustruhy, obráběcí stroje
Naše online podpora je tu pro Vás
🛒 Ověřeno zákazníky
⚙️ Vrtací trn Geko MS3-B18 – přesné upínání pro profesionální obrábění
Vrtací trn Geko MS3-B18 je precizně vyrobený nástroj určený pro upínání vrtacích sklíčidel se stožkem dle normy DIN 238 ve vrtačkách, soustruzích a dalších obráběcích strojích. Kombinace stopky Morse 3 (MS3) a upínacího kužele B18 zajišťuje bezpečné, pevné a přesné uchycení sklíčidla bez vůlí, což je základní předpoklad pro kvalitní výsledky obrábění v profesionálním provozu. Robustní ocelová konstrukce s precizním opracováním garantuje spolehlivý výkon i při dlouhodobém každodenním nasazení v průmyslových dílnách a opravnách.

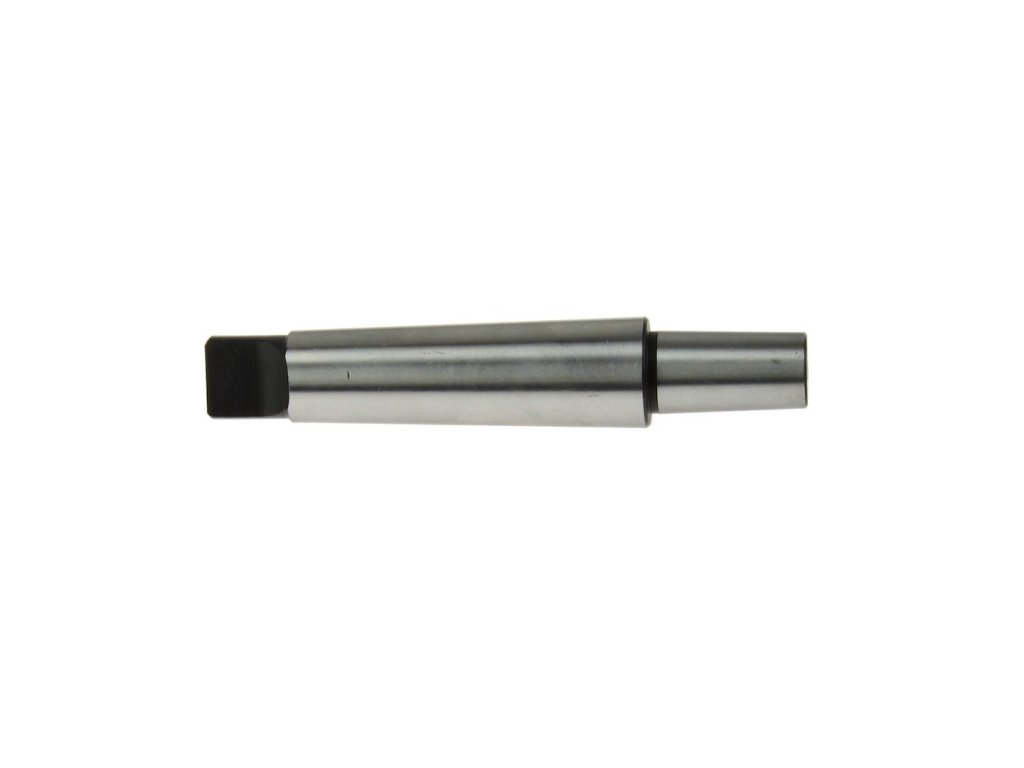

Celkový pohled
Precizně opracovaný vrtací trn MS3-B18 připravený k okamžitému nasazení do stroje.

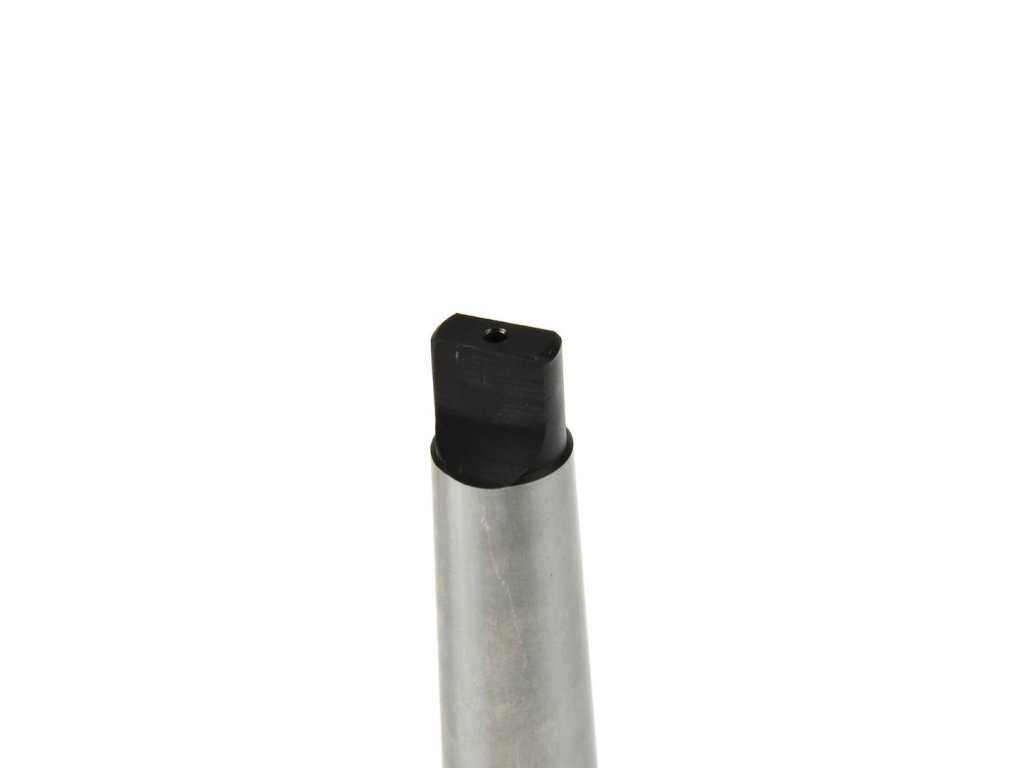

Detail kužele MS3
Stopka Morse 3 s přesným opracováním pro bezpečné a pevné upnutí ve vřetenu stroje.

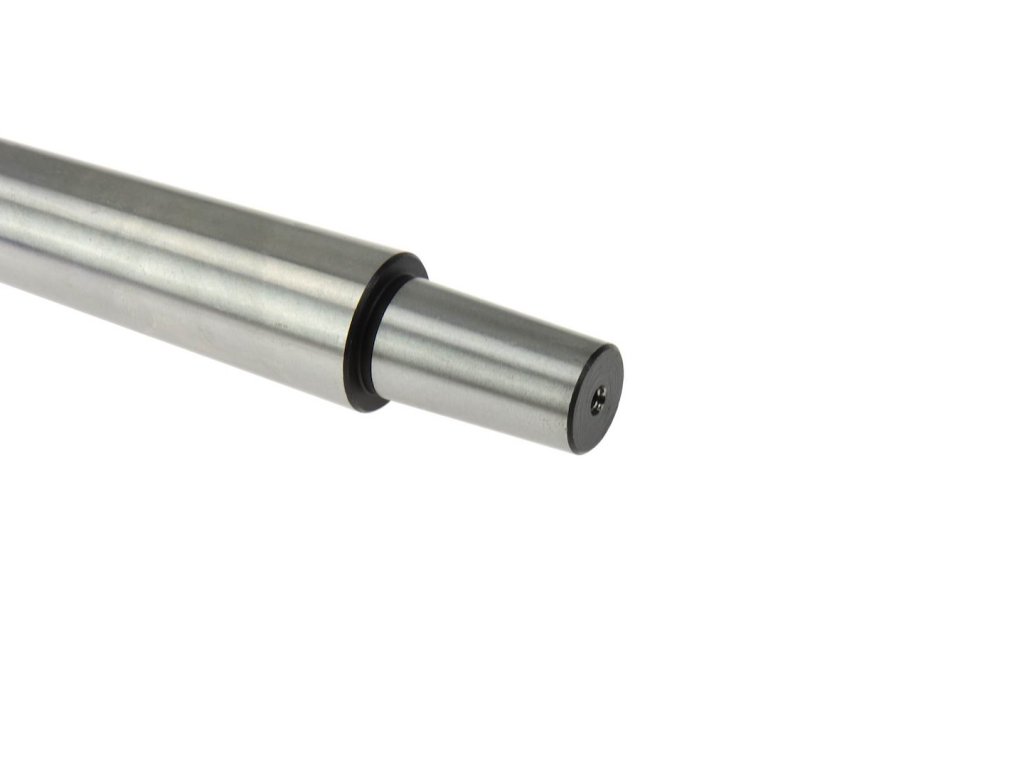

Upínací kužel B18
Kužel B18 dle normy DIN 238 umožňuje spolehlivé upnutí vrtacího sklíčidla bez jakýchkoliv vůlí.
💡 Klíčové vlastnosti
Precizní výroba trnu zaručuje dokonalé soustředění upnutého sklíčidla a vrtáku, což eliminuje házení a zajišťuje kvalitní výsledek vrtání.
Stopka Morse 3 je průmyslový standard kompatibilní s širokým spektrem vrtaček, sloupových vrtaček a soustruhů vybavených vřetenem MS3.
Upínací kužel B18 splňuje normu DIN 238, která zaručuje rozměrovou shodu a plnou vzájemnou zaměnitelnost s certifikovanými sklíčidly.
⚙️ Technické parametry
| Výrobce | Geko |
| Model | MS3-B18 |
| Typ produktu | Vrtací trn s Morseovým kuželem |
| Typ stopky | MS3-B18 |
| Velikost stopky (Morse kužel) | Morse 3 (MS3) |
| Velikost upínacího kužele | B18 |
| Norma upínacího kužele | DIN 238 |
| Hmotnost produktu | 0,32 kg |
| Hmotnost s obalem | 0,34 kg |
| EAN | 5901477103742 |
| Kód produktu (PLU) | G00568 |
🏭 Vhodné provozy a použití
Vrtací trn MS3-B18 je navržen pro nasazení všude tam, kde se vyžaduje přesné a spolehlivé upnutí vrtacího sklíčidla:
- Strojírenské dílny – přesné vrtání do kovových dílců na sloupových vrtačkách s vřetenem Morse 3
- Soustruhy – upínání sklíčidel pro vrtací operace v ose soustružení
- Autoservisy a opravny – vrtání otvorů do karosérií, rámů a strojních součástí
- Kovoobrábění a zámečnictví – každodenní profesionální provoz vyžadující přesnost a spolehlivost
- Frézovací a obráběcí centra – všude kde je k dispozici standardní vřeteno Morse 3
- Průmyslová výroba – sériové i kusové vrtání v náročném provozním prostředí
❓ Často kladené dotazy
Trn je kompatibilní s každou vrtačkou nebo soustruhem, jehož vřeteno přijímá Morseův kužel velikosti 3 (MS3). Před nákupem zkontrolujte v technické dokumentaci vašeho stroje, jakou velikost Morse kužele vřeteno používá.
Trn MS3-B18 je určen pro upínání vrtacích sklíčidel s upínacím kuželem B18 dle normy DIN 238. Sklíčidla s jiným typem kužele (např. B16 nebo B22) nejsou kompatibilní – vždy ověřte shodu označení.
Trn se zasune do vřetena stroje Morseovým kuželem MS3 a zafixuje třecím spojením. Pro vyjmutí trnu použijte vybíjecí klín (vyháněč) zasunutý do otvoru vřetena – nikdy trn nevybíjejte prudkými údery přímo do tělesa trnu, abyste nepoškodili kuželové plochy.
Po každém použití otřete kuželové plochy trnu do sucha a lehce je ošetřete tenkou vrstvou strojního oleje nebo konzervačního přípravku. Trn skladujte na suchém místě, chráněném před vlhkostí a prachem. Pravidelně kontrolujte kuželové plochy, zda nevykazují opotřebení nebo mechanické poškození.
Vrtací trn MS3-B18 je konstruován výhradně pro upínání vrtacích sklíčidel a vrtací operace. Pro frézování jsou určeny jiné typy nástrojových upínačů – trn s vrtacím sklíčidlem není vhodný pro přenos bočních sil při frézování.
