Krimpovací kleště na kabelová oka a spojky 0,5–16 mm ONDRAGON S11073
Krimpovací kleště ONDRAGON S11073 jsou profesionální nástroj pro lisování kabelových ok a spojek v rozsahu 0,5–16 mm². Automatický ráčnový mechanismus zajišťuje rovnoměrný dotlak při každém krimpu — bez nutnosti ručního nastavování. Sada obsahuje 5 výměnných matic pro nejpoužívanější typy elektrotechnických konektorů.
- Rozsah 0,5–16 mm² — pokrývá průřezy od jemných vodičů signálových obvodů až po silové kabely.
- 5 výměnných matic — pro různé typy kabelových ok a lisovacích spojek bez potřeby dalšího nářadí.
- Automatický ráčnový mechanismus — kleště se neotevřou dříve, než je krimp dokončen, což zabraňuje nedolisování.
- Funkce řezání vodičů — integrované břity pro přestřižení kabelu přímo při práci.
- Průřez vodiče 0,25–6,0 mm² (24–10 AWG) — kompatibilní s většinou průmyslových i automobilových konektorů.
Naše online podpora je tu pro Vás
🛒 Ověřeno zákazníky
Krimpovací kleště ONDRAGON S11073 jsou profesionální sada pro lisování kabelových ok a spojek v rozsahu 0,5–16 mm², která kombinuje automatický ráčnový mechanismus se sadou 5 výměnných matic pro nejrozšířenější typy elektrotechnických konektorů. Nástroj je navržen pro elektrikáře, automechaniky a průmyslové techniky, kteří potřebují spolehlivý a opakovatelný krimp bez rizika nedolisování. Integrované břity pro řezání vodičů doplňují funkčnost a umožňují práci s jediným nástrojem v ruce.
🎯 Klíčová fakta
- Typ: krimpovací kleště s automatickým ráčnovým mechanismem a výměnnými matricemi
- Rozsah lisování: 0,5–16 mm² (kabelová oka a lisovací spojky)
- Průřez vodičů pro odizolování/řezání: 0,25–6,0 mm² (24–10 AWG)
- Počet výměnných matic: 5 (typy A35WF, DR0256BJ, A03BC, AV-10A, FSA 0510GF)
- Přídavné funkce: řezání vodičů, integrované v jednom nástroji

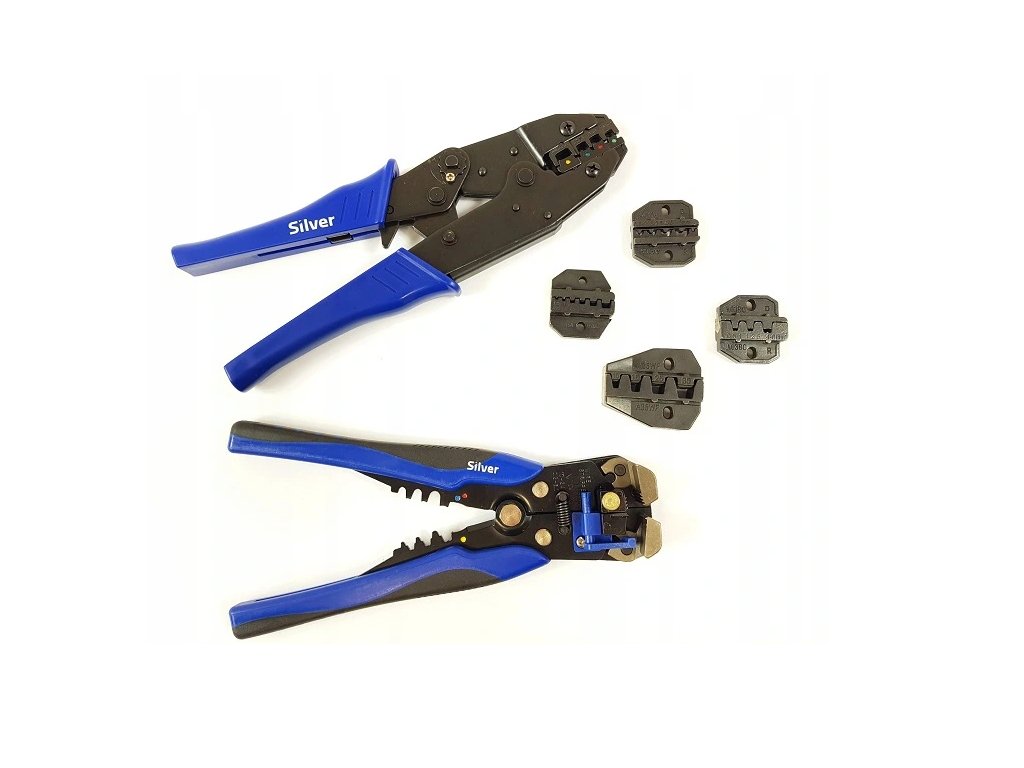

Sada s 5 matricemi
Kompletní sada kleští a výměnných matic pro pět typů elektrotechnických konektorů.
Ráčnový mechanismus
Automatický ráčnový dotlak zabraňuje otevření kleští před dokončením plného lisovacího cyklu.

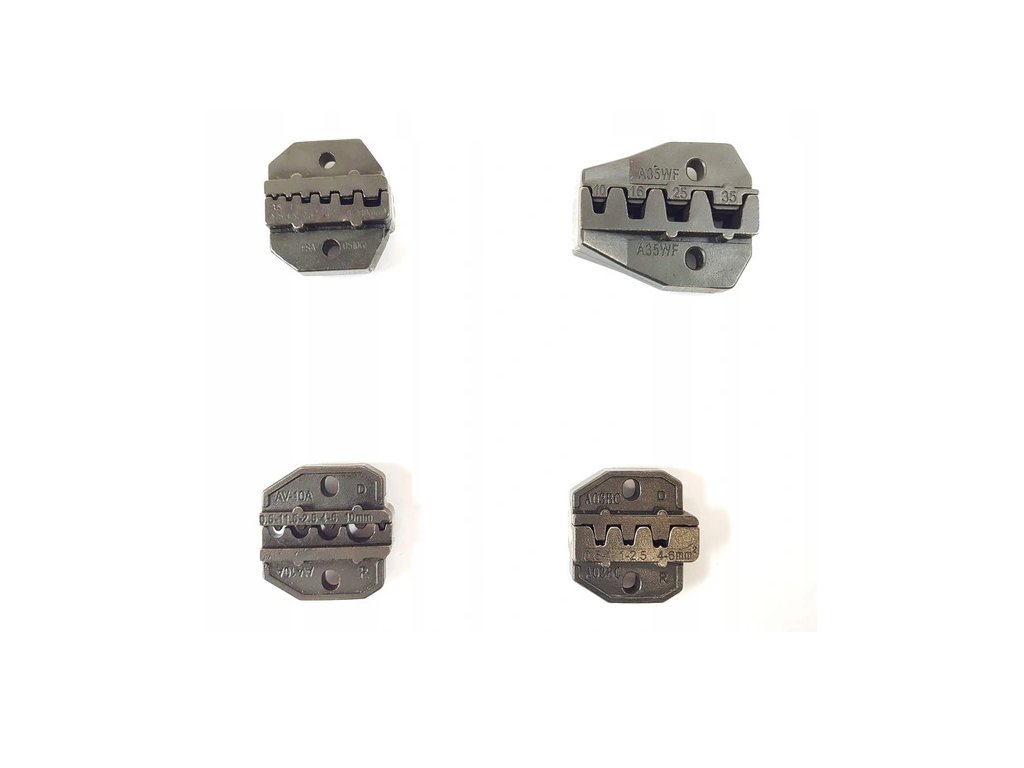

Výměnné matrice
Matrice se vyměňují bez nástrojů a přesně dosedají do těla kleští pro správný tvar krimp profilu.
🔧 Klíčové přednosti
- Rozsah 0,5–16 mm² — pokrývá kabelová oka a lisovací spojky od nejmenších signálových vodičů po silové průřezy.
- 5 výměnných matic (A35WF, DR0256BJ, A03BC, AV-10A, FSA 0510GF) — jeden nástroj nahrazuje pět specializovaných kleští pro různé typy konektorů.
- Automatický ráčnový mechanismus — kleště se neotevřou dříve, než proběhne kompletní lisovací cyklus, čímž se eliminuje riziko nedolisování a povolení spoje.
- Řezání vodičů 0,25–6,0 mm² (24–10 AWG) — integrované břity umožňují přestřižení kabelu bez odkládání nástroje.
- Kompatibilita s průmyslovými AWG normami — matrice DR0256BJ, A03BC, AV-10A a FSA 0510GF pokrývají průřezy od 0,25 mm² po 10 mm² pro různé standardy konektorů.
🎯 Typické využití
- Autoservis a autorizovaná pracoviště — lisování kabelových ok na akumulátorových a spouštěcích kabelech (matrice A35WF: 10, 16, 25, 35 mm²).
- Průmyslová elektroinstalace — spojkování vodičů v rozváděčích a silových obvodech pomocí dutinkových a trubičkových spojek.
- Telekomunikační a datové rozvody — krimp jemných signálových konektorů od 0,25 mm² (matrice DR0256BJ).
- Servis elektrických vozidel a strojů — spolehlivé spoje na kabelových svazcích s různými průřezy v jedné operaci.
- Dílna a domácí elektroinstalace — zapojení zásuvkových obvodů, světelných okruhů a spotřebičů s kabelovými oky do 6 mm².
⚙️ Technické parametry
| Rozsah lisování (kabelová oka/spojky) | 0,5–16 mm² |
| Průřez vodičů (řezání/odizolování) | 0,25–6,0 mm² (24–10 AWG) |
| Mechanismus | Automatický ráčnový (nedovolí otevření před dokončením cyklu) |
| Počet výměnných matic | 5 |
| Matrice A35WF | 10 mm², 16 mm², 25 mm², 35 mm² |
| Matrice DR0256BJ | 0,25–0,4 mm²; 1,0–1,5 mm²; 1,5–2,5 mm²; 4,0–6,0 mm² |
| Matrice A03BC | 0,5–1 mm²; 1–2,5 mm²; 4–6 mm² |
| Matrice AV-10A | 0,5–1 mm²; 1,5–2,5 mm²; 4–6 mm²; 10 mm² |
| Matrice FSA 0510GF | 0,5–0,75 mm²; 1–1,5 mm²; 2,5 mm²; 4 mm²; 6 mm²; 10 mm² |
| Přídavné funkce | Řezání vodičů |
| Kód produktu | S11073 |
| EAN | 5903957005058 |
📋 Obsah balení
- Krimpovací kleště s automatickým ráčnovým mechanismem (1 ks)
- Výměnná matrice A35WF (1 ks) — pro oka 10, 16, 25, 35 mm²
- Výměnná matrice DR0256BJ (1 ks) — pro průřezy 0,25–6,0 mm²
- Výměnná matrice A03BC (1 ks) — pro průřezy 0,5–6 mm²
- Výměnná matrice AV-10A (1 ks) — pro průřezy 0,5–10 mm²
- Výměnná matrice FSA 0510GF (1 ks) — pro průřezy 0,5–10 mm²
❓ Často kladené dotazy
Kleště ONDRAGON S11073 krimpují kabelová oka a lisovací spojky v rozsahu 0,5–16 mm². Integrované břity navíc umožňují řezání vodičů o průřezu 0,25–6,0 mm² (24–10 AWG).
Automatický ráčnový mechanismus nedovolí otevření kleští dříve, než je lisovací cyklus zcela dokončen. To zabraňuje nedolisování konektoru — nejčastější příčině povolení spoje a výpadku elektroinstalace. Obsluha nemusí hlídat sílu stisku, mechanismus sám zajistí správný dotlak.
Matrice se vyměňují přímo v těle kleští bez potřeby dalšího nářadí — stačí vysunout a zasunout. Matrice jsou navrženy výhradně pro model S11073 a nejsou zaměnitelné s jinými výrobci bez ověření rozměrů upínacího otvoru.
Pro kabelová oka na silových kabelech (akumulátor, startér) se používá matrice A35WF, která pokrývá průřezy 10, 16, 25 a 35 mm². Tato matrice je určena pro neizolovaná kabelová oka lisovaná na měděné a hliníkové vodiče.
Ano, pro dutinkové (ferrulové) a trubičkové konektory jsou určeny matrice DR0256BJ (0,25–6,0 mm²), A03BC (0,5–6 mm²), AV-10A (0,5–10 mm²) a FSA 0510GF (0,5–10 mm²). Výběr konkrétní matrice závisí na standardu a profilu konektoru, který použijete.
Kleště S11073 jsou konstruovány pro profesionální použití, ale díky výměnným matricím a širokému rozsahu průřezů jsou plně využitelné i v domácí dílně — zejména pro zapojení zásuvkových obvodů, světelných okruhů nebo instalaci elektrozásuvek s kabelovými oky do 6 mm².
