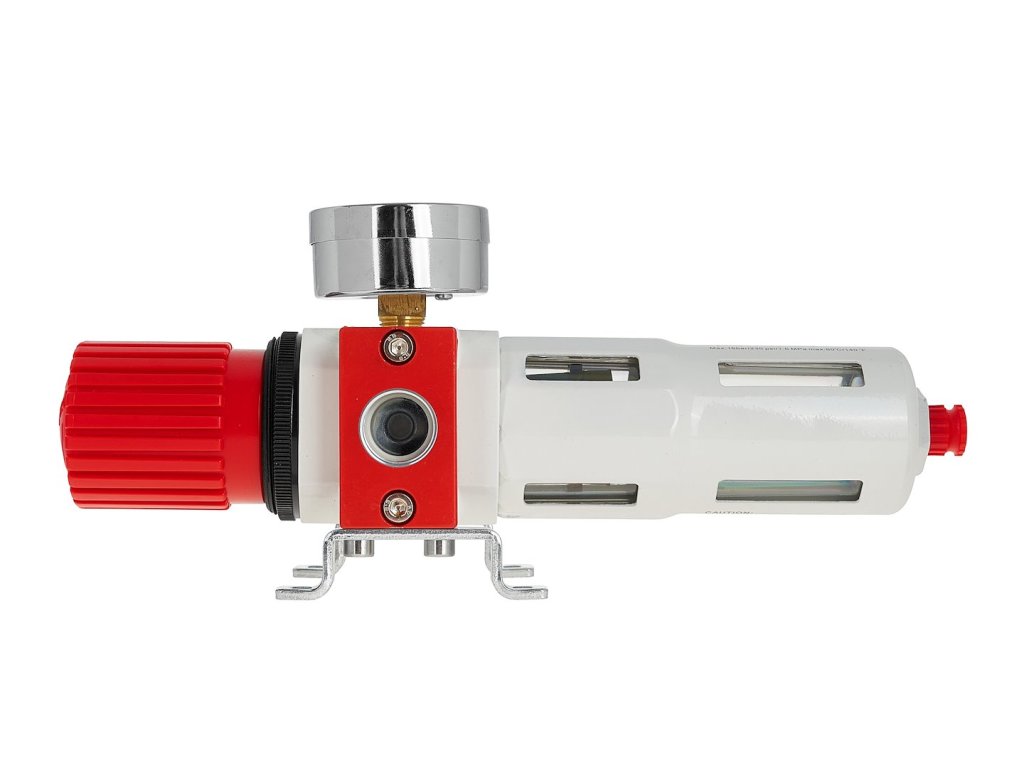

Redukční ventil s filtrem a odlučovačem vody 1/2" – TVARDY / GEKO T20020

Hlavní přednosti a výhody úpravné jednotky vzduchu TVARDY T20020

• Účinná filtrace 3 v 1 pro čistý stlačený vzduch: Integruje precizní regulátor tlaku, jemný filtr mechanických nečistot a efektivní odstředivý separátor vlhkosti a oleje v jedné kompaktní jednotce.
• Vysoká propustnost vzduchu až 3 400 l/min: Velkorysá vnitřní kapacita a závitové připojení 1/2" zaručují minimální tlakové ztráty i při napájení náročného pneumatického nářadí s vysokou okamžitou spotřebou.
• Jemná filtrace nečistot od 5 µm: Mikroporézní sintrovaná filtrační vložka spolehlivě zachytí prach, rez, okuje i mikroskopické kapky kondenzátu, které by jinak poškodily lamely motorů či znehodnotily lak.
• Plynulá regulace tlaku s aretací hlavice: Ergonomický otočný regulátor umožňuje jemné nastavení tlaku v rozsahu 0 až 12 bar. Zatlačením voliče dolů dojde k bezpečnému uzamčení polohy proti nechtěnému přenastavení.

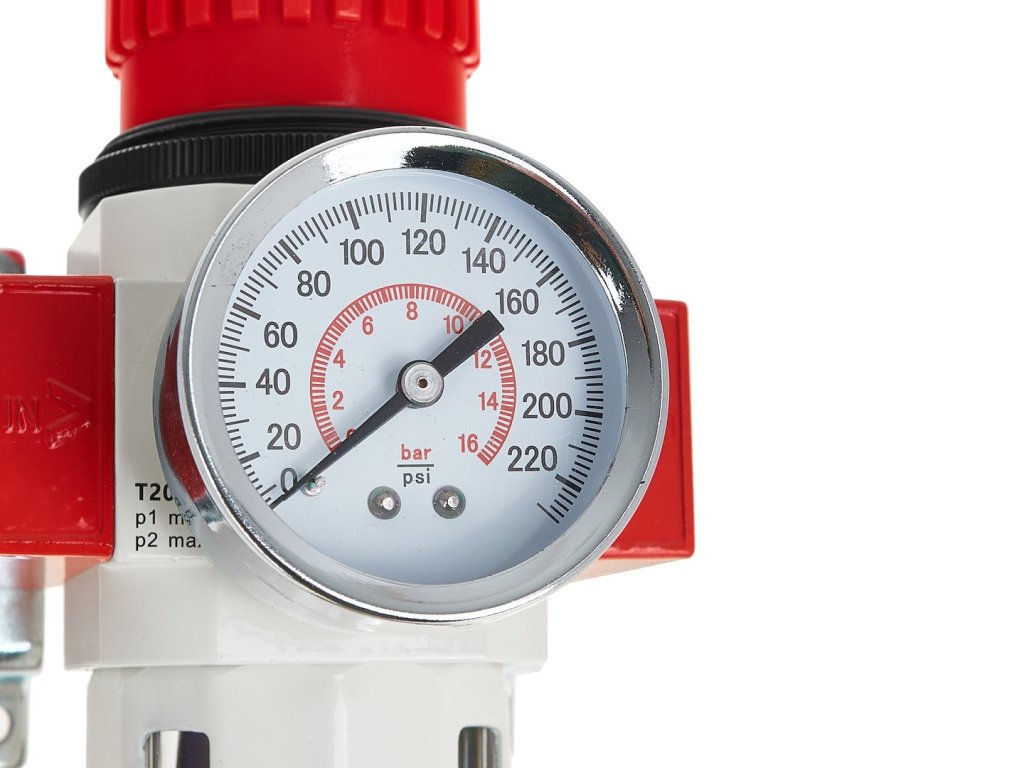

• Přehledný analogový manometr: Ciferník s dvojí stupnicí (bar a psi) poskytuje okamžitý a přesný přehled o nastaveném výstupním tlaku v pneumatickém okruhu.
• Odolná polykarbonátová nádobka s kovovým košem: Průhledná nádržka na kondenzát umožňuje vizuální kontrolu hladiny a vnější kovová mříž ji spolehlivě chrání před mechanickými nárazy v náročném dílenském provozu.

Praktické využití v dílně, servisu a garáži

Filtrační a redukční jednotka TVARDY / GEKO T20020 je základním stavebním kamenem každého spolehlivého rozvodu stlačeného vzduchu. Připojuje se bezprostředně za kompresor nebo přímo na odběrné místo v dílně, lakovně či pneuservisu. Je naprosto nezbytná při lakování a stříkání barev, kde by i jediná kapka zkondenzované vody v hadici způsobila vady laku a bublinky. Stejně tak spolehlivě chrání pneumatické rázové utahováky, ráčny, brusky, sponkovačky a pískovací pistole před vnitřní korozí a předčasným opotřebením mechanických částí.

Technické specifikace

• Značka: TVARDY / GEKO
• Model: T20020
• Typ jednotky: Regulátor tlaku vzduchu s filtrem a odlučovačem kondenzátu (filtr-regulátor)
• Velikost připojovacího závitu: G 1/2" (vnitřní závit)
• Rozsah regulace tlaku: 0,5 – 12 bar (0 – 175 psi)
• Maximální přípustný tlak: 16 bar
• Maximální průtok vzduchu (Qmax): 3 400 l/min
• Jemnost filtrace: 5 µm (mikronů)
• Rozsah provozních teplot: 0 °C až +60 °C
• Typ odkalovacího ventilu: Poloautomatický / manuální výpustný ventil na dně nádobky
• Materiál tělesa: Tlakově litá hliníková slitina
• Materiál nádobky: Tvrzený polykarbonát s ocelovým ochranným košem
• Hmotnost jednotky: 0,80 kg

Obsah balení

• Těleso redukčního ventilu TVARDY T20020 s připojením 1/2"
• Polykarbonátová nádobka na kondenzát s ochranným kovovým košem
• Sintrovaná filtrační vložka 5 µm (namontovaná v tělese filtru)
• Přesný analogový manometr s dvojí stupnicí (bar / psi)
• Kovová montážní konzola pro pevné uchycení jednotky na stěnu
• Uživatelský návod v českém jazyce

Doporučení k údržbě a bezpečnosti

Při instalaci bezpodmínečně dodržte směr proudění stlačeného vzduchu vyznačený šipkou na hliníkovém těle přístroje. Jednotku montujte vždy ve svislé poloze s nádobkou směřující svisle dolů. Pravidelně kontrolujte hladinu nahromaděného kondenzátu a včas ji vypusťte stisknutím ventilu na spodku nádobky – hladina nesmí přesáhnout vyznačenou rysku maxima, jinak hrozí stržení vody zpět do proudu vzduchu. Filtrační vložku doporučujeme jednou za 3 měsíce vyjmout, vyprat v teplé mýdlové vodě nebo profouknout stlačeným vzduchem. K čištění polykarbonátové nádobky nikdy nepoužívejte agresivní rozpouštědla (ředidla, aceton, benzín), která by mohla plast narušit.

Často kladené otázky (FAQ)

Otázka: Lze tuto jednotku použít přímo před stříkací pistoli?
Odpověď: Ano, díky 5µm filtrační vložce a účinnému odlučovači je T20020 vynikající volbou pro lakýrnické práce. Pro absolutní jistotu při lakování velkých ploch doporučujeme zařadit za výstup ještě jemný mikrofiltr nebo separátor oleje.

Otázka: Jak funguje aretace otočného regulátoru tlaku?
Odpověď: Pro nastavení požadovaného tlaku povytáhněte horní černou hlavici směrem nahoru, čímž ji odjistíte. Otáčením nastavte tlak dle manometru (ve směru hodinových ručiček tlak stoupá, proti směru klesá) a následně hlavici zatlačte zpět dolů, čímž se hodnota mechanicky zaaretuje.
